直线模组简介


直线模组系列

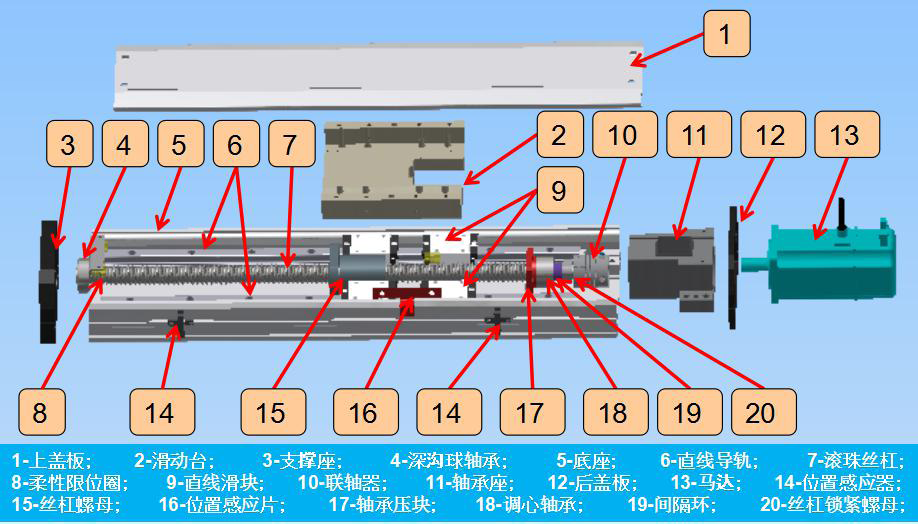

模组基本构造

直线模组简介
直线模组又叫直线滑台、单轴机器人,它由精密滚珠丝杠、直线滚珠导轨、轴承座、承载滑动块和基座、封板等组装而成,具有结构紧密、轻便高刚性、高速高精度、模块化操作、能重复使用等等优点,广泛应用于机械、PC、LED、半导体、汽车、光电行业、食品、医药卫生等标准或非标准自动化行业。
    ◆ 轻便高刚性:用高强度铝合金外围部件和直线导轨相结合,实现了直线模组的轻便高刚性要求,使模组本体变得更小更轻,而强度则更高;
    ◆ 高速高精度:直线模组的运行速度和精度除受驱动电机的转速精度影响外,与模组的本体结构、刚性息息相关。本体的高刚性则表现出耐磨损耐腐蚀、稳定性能好不变形,对负载负荷的变化不敏感,对在一定范围内负载负荷或速度的急剧变化也能保持很好的稳定性;
    ◆ 规模化生产,模块化操作:用高强度铝合金制做主体零件,使各种零件标准化,便于规模化生产,这大大提高了生产效率,降低了生产成本;而成品形成适合各种各样需求的产品系列,满足了市场‘需之则取,取之则用’,方便快捷;而且能满足客户‘一机多用,重复使用’,即当有设备闲置时,可以把其上的模组拆下来用做它用,避免了资源浪费。

安全使用提示
◆ 预防电击:模组在正式通电运行前,请检查各条线路连接是否正确,线路有无短路、断路、破损;设备维护维修前,切记要关闭设备主电源。
◆ 预防夹伤撞击:直线模组是一高速运转的部件,设备在运行时,切忌进入产品可动范围,避免出现人员受伤;在检测检修上下轴时,要注意在失电或拆除马达(带刹车)后,模组滑块会出现掉落现象,要注意人员或产品遭受撞击(建议使用支撑垫块)。
◆ 本产品无防爆功能,请切勿在可燃气体、可燃粉末、可燃液体等易燃易爆的环境中使用;为保证安全,建议设定设备安全防护栏;产品若出现异常,请立刻停止使用;为保证安全用电,请确保产品和控制系统有效接地。

维护和维修
◆ 日常维护:本直线模组属于模块化组件,日常维护主要是对表面除尘和运动部件打油润滑,正常情况下,丝杠的润滑周期为润滑脂2~3 月/次;润滑油1 日/次(工作前);直线导轨润滑周期为100KM/次(油脂);润滑油1Hr/次。
◆ 维修改造:本直线模组属于模块化集成精密型组件,各零件间有公差配合方面的要求,在组装过程中有严格校准和检测,故不建议客户自行维修改造,如有必要,请联系我司处理。

保修服务
◆ 保修期:保修期有3 种时间要求,以先到者为准:
    1、本产品出厂时间18 个月以内;
    2、设备已安装使用12 个月;
    3、本产品运行2500 小时;
◆ 保修范围:在保修期内,正常使用下发生的故障,本公司负责免费维修,但不包括一下问题:
    1、外观问题:如表面刮碰褪色、油漆脱落不影响主要功能者;
    2、客户使用不当所造成的问题,比如撞击、安装不当、自行维修和改造、维护不当等;
    3、消耗品的更换;
    4、不可抗拒因素如地震、风暴、洪水、火灾等以及其他人祸所造成的损坏;

服务范围
购买本公司产品,本公司将为您提供如下服务:
◆ 提供本公司所有产品的使用咨询服务;
◆ 根据您的需求状况,提供选型和使用建议,如有必要,我司可以介入到贵司前期的设计或验证工作中,必要时也可以提供个人的方案和建议;
◆ 指导产品安装调试和试运行;
◆ 指导后续产品的保养维护;
◆ 如有必要,我公司愿意参与到后续的改进改善中,愿意提供个人的方案和建议;

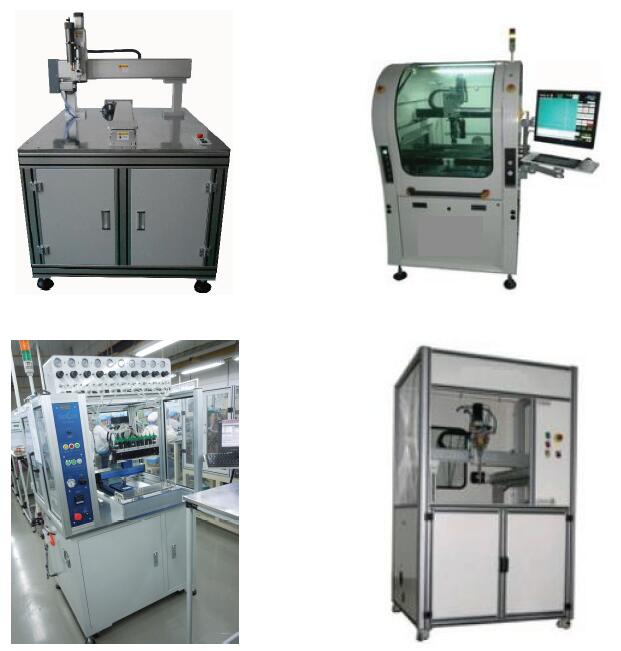

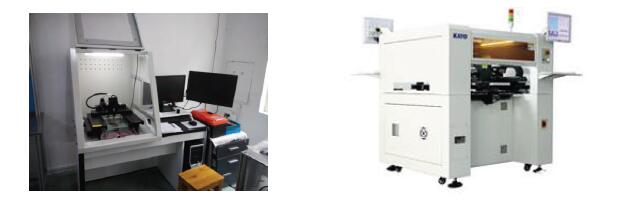

应用案例


直线模组的分类

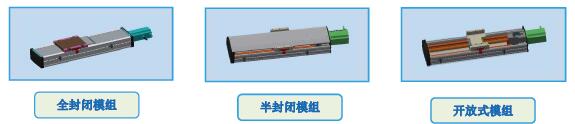

◆ 按外观密闭程度可分为全封闭模组、半封闭模组和开放式模组:

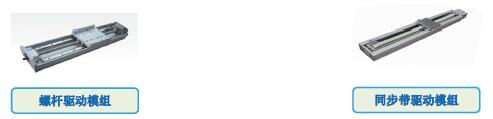

◆ 按驱动方式分可分为螺杆驱动模组和同步带驱动模组:
◆ 按截面尺寸分可分为05、07、10、12、13 等或32、45、65、70、100、134 等等模组系列:

直线模组的选型方法
直线模组应用广泛,种类繁多,在选择是一般要考虑以下几个方面:
★ 使用环境:一般环境请选择半封闭模组或开放式模组,无尘环境必须使用全封闭模组;
★ 精度等级:我司模组重复定位精度分为P 级(精密级)和C 级(普通级),请注意精度参数;
★ 负载:模组的额定负载与其整体结构、刚性、内部使用丝杠、导轨有直接关系,一般来讲,外形尺寸越大,其额定负载越大,所占空间就越大,故选择满足要求的额定负载产品尤为重要;如产品额定负载偏小,模组极易损坏或缩短使用寿命;
★ 行程:即模组滑动块有效移动范围;
★ 速度:即滑动块正常平稳移动的直线速度,它与马达转速、丝杠导程、同步带节径/齿数比有直接关系,与模组的负载、负载安装方式有间接关系,选型时必须考虑;
★ 使用空间:在充分考虑以上各参数后再根据使用空间选择模组型号,在此要特别注意马达安装方式。
