光源控制器在视觉成像中的作用和使用方法
- 作者: 汇奥德
- 来源: 原创
- 日期 : 2025-08-13
光源控制器在机器视觉成像系统中扮演着至关重要的角色，它通过精确调控光源的亮度、频率、触发时序等参数，直接影响到图像质量、
系统稳定性和检测精度。以下是其核心作用和使用方法的详细说明：、
一、光源控制器的主要作用
1. 亮度精确控制
· 通过调节电流或电压（如PWM调光）改变光源亮度，适应不同材质、反光特性的被测物，避免过曝或欠曝。
· 示例：检测高反光金属时降低亮度以减少眩光，检测暗色物体时提高亮度增强对比度。
2. 频闪触发同步
· 与相机曝光信号同步，实现高频闪（短时高亮度照明），适用于高速运动物体（如流水线），可冻结运动模糊并延长光源寿命。
· 关键参数：触发延迟（μs级）、脉宽（与相机曝光时间匹配）。

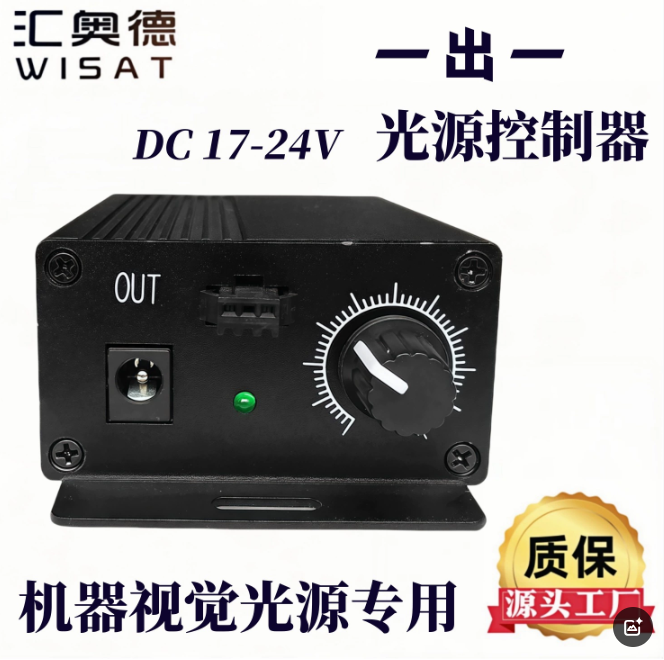

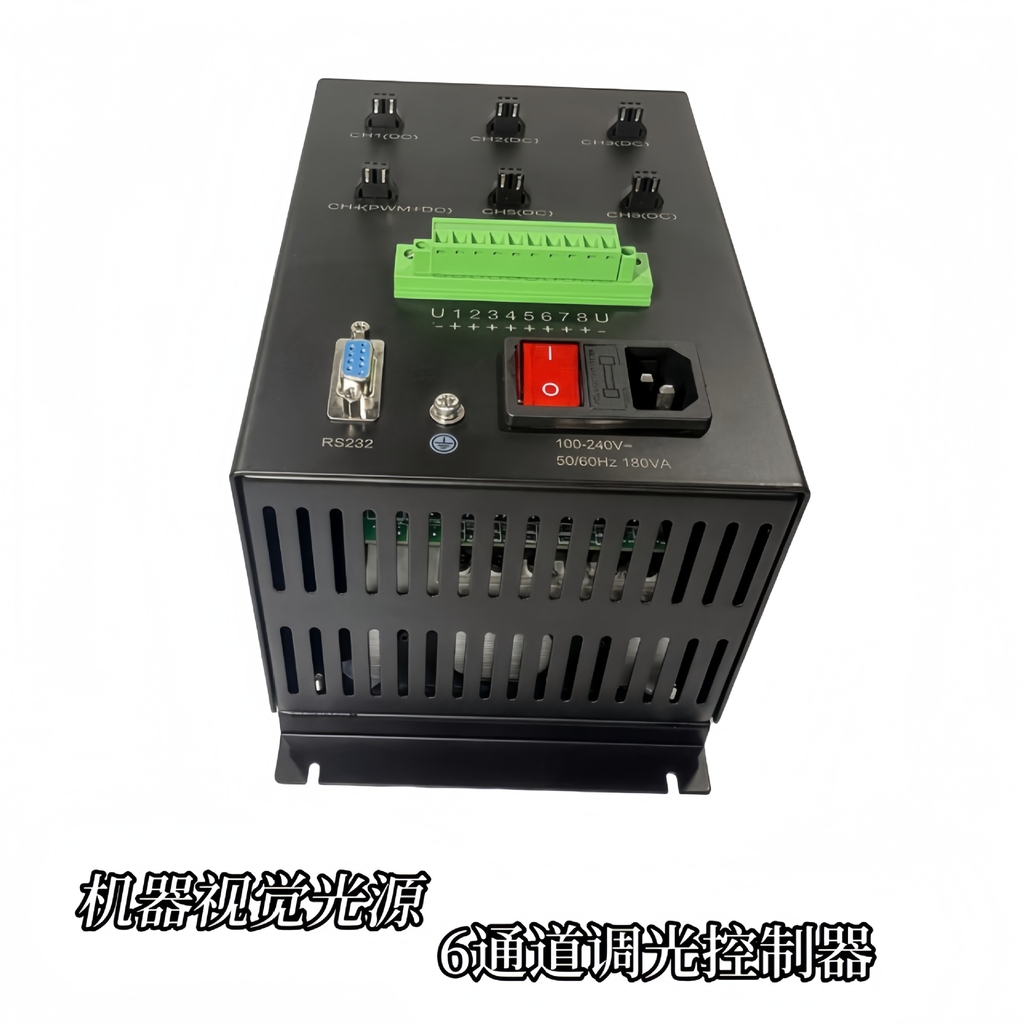

3. 多通道独立控制
· 支持多光源（如环形光、背光、同轴光）分时或组合触发，实现复杂照明方案（如多角度分层照明）。
4. 消除环境光干扰
· 通过调制光源频率（如与相机同步的Strobe模式）抑制环境光，提升信噪比。
5. 保护与稳定
· 过流/过压保护、软启动功能避免LED瞬态损伤，恒流驱动减少亮度波动。
二、典型应用场景
· 高速检测：频闪控制匹配相机高速快门（如1ms脉冲），检测旋转中的齿轮齿形。
· 高精度测量：恒流驱动确保照明均匀性，减少温漂导致的测量误差。
· 彩色成像：RGB光源分时触发，配合彩色相机获取多光谱数据。
三、选型与注意事项
· 匹配光源类型：LED控制器需支持恒流输出（如500mA-5A），卤素灯需软启动避免冲击。
· 响应速度：高速应用选择上升时间<10μs的控制器。
· 隔离保护：工业环境优选带光电隔离的型号，防止电气干扰。
· 散热设计：大功率驱动需配备散热片或风扇。
四、使用方法与步骤
1. 硬件连接
· 输入接口：接收相机触发信号（如TTL、RS232）或PLC控制信号。
· 输出接口：驱动光源（常见恒流输出，如12V/24V，最大电流需匹配光源规格）。
· 同步线：连接相机GPIO，确保曝光与光源亮灭严格同步（误差<1μs）。
2. 参数配置
· 调光模式：
· PWM调光（常用）：调节占空比（如10%-100%）控制平均亮度，需注意频率（建议>1kHz避免频闪）。
· 模拟调光：通过0-10V电压线性调节，适合无频闪需求场景。
· 触发模式：
· 连续照明：常亮模式，适合静态物体。
· 外部触发：由相机信号控制，实现“亮-拍-灭”循环。
3. 同步校准
· 使用示波器监测相机曝光信号与光源触发信号的时序，调整控制器延迟参数消除相位差。
4. 软件集成
· 通过SDK或协议（如Modbus TCP）与Halcon/LabVIEW等视觉软件通信，实现动态参数调整。
5.光源控制器触发信号的接线需根据触发模式匹配信号源与输入端口，并确保电平兼容性。
触发信号接线核心步骤：
电源与信号端口识别
连接控制器电源（通常为+12V至+24V直流）。
定位触发信号输入端口（标记为Trigger IN、X1~X4或类似标识）。
外部触发信号接入
将触发源（如相机、PLC）的正极信号线接至控制器的"+"或"INCOM"端子。
触发源负极/地线接至控制器的"-"或"X"系列端子。
若使用光耦隔离输入，需确保触发信号电压在+12V→+24V范围内。
触发模式配置
通过控制器面板或软件设置工作模式：
模式2：上升沿触发（信号从低到高变化时激活光源）。
模式3：下降沿触发（信号从高到低变化时激活光源）。
模式4：电平保持（高电平持续点亮光源）。
典型应用场景接线方案
1. 相机同步触发
将相机Strobe输出信号接入控制器触发输入端口。
设置光源触发延迟时间（典型值5μs）以匹配相机曝光时序。
使用双绞屏蔽线降低信号干扰。
2. 多设备协同触发
采用同一IO口分线连接光源控制器和相机（需确保信号驱动能力）。
或通过RS232/LAN接口实现软触发同步。
关键参数设置
触发延时（T1/T3）：≤10μs以保证高速响应。
光源持续时间（T2）：根据被测物体运动速度设定。
电平匹配：确认TTL电平（5V）与工业信号（24V）的转换需求。
五、故障排查
· 光源不亮：检查供电极性、触发信号电平（如需5V TTL但接到12V）。
· 亮度不稳定：排查电源功率不足或接地环路干扰。
· 同步偏差：调整相机曝光开始到光源触发的延迟时间（如增加50μs补偿线缆延迟）。
通过合理配置光源控制器，可显著提升图像对比度、减少运动模糊，并适应复杂工业环境。实际应用中需结合被测物特性、
相机参数及环境光条件进行精细化调试。
